LA IMPORTANCIA DEL DIBUJO TÉCNICO EN LA INGENIERÍA

1. 1. UNIVERSIDAD NACIONAL AUTÓNOMA DE CHOTA FACULTAD DE INGENIERÍA Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERÍA CIVIL DOCENTE :NORVIL RAFAEL BUSTAMANTE CURSO : DIBUJO ASISTIDO POR COMPUTADORA TEMA : LA IMPORTANCIA DEL DIBUJO TÉCNICO EN LA INGENIERÍA ALUMNOS : DÍAZ DÍAZ, Osman Vladimir RAFAEL LIVAQUE, Néstor BLANCO CABRERA, Orlando BUSTAMANTE DELGADO, Wilson Jancarlos CICLO :II CHOTA – PERÚ 2014
2. 2. LA IMPORTANCIA DEL DIBUJOTÉCNICO EN LA INGENIERÍA

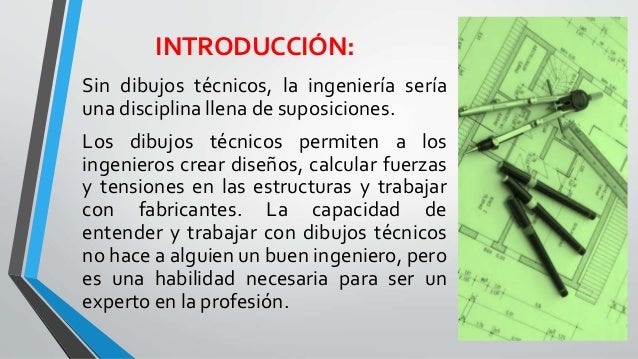

3. 3. INTRODUCCIÓN: Sin dibujos técnicos, la ingeniería sería una disciplina llena de suposiciones. Los dibujos técnicos permiten a los ingenieros crear diseños, calcular fuerzas y tensiones en las estructuras y trabajar con fabricantes. La capacidad de entender y trabajar con dibujos técnicos no hace a alguien un buen ingeniero, pero es una habilidad necesaria para ser un experto en la profesión.
4. 4. IMPORTANCIA DEL DIBUJOTÉCNICO: El dibujo técnico busca representar de una manera exacta y precisa un objeto, sus dimensiones y características específicas y notables. Es un idioma universal, todo ingeniero debe saber realizar e interpretar estas representaciones. Este ha facilitado el trabajo de los ingenieros, ya que por medio del dibujo técnico plasman su trabajo de manera gráfica para posteriormente darle vida y realizar la construcción tangible.

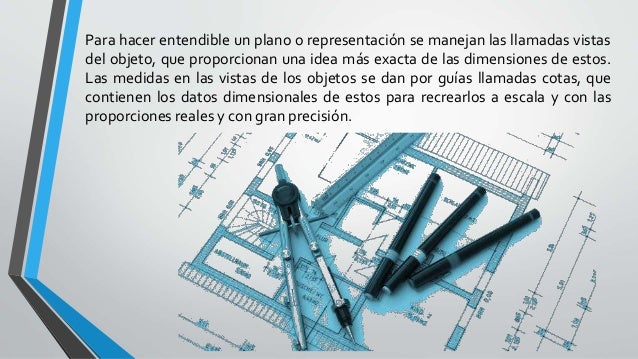

5. 5. Para hacer entendible un plano o representación se manejan las llamadas vistas del objeto, que proporcionan una idea más exacta de las dimensiones de estos. Las medidas en las vistas de los objetos se dan por guías llamadas cotas, que contienen los datos dimensionales de estos para recrearlos a escala y con las proporciones reales y con gran precisión.
6. 6. El dibujo técnico se utiliza como medio de expresión y de comunicación o de enlace entre el proyecto y su ejecución, como pueden ser los planos de estructuras, instalaciones de tuberías, redes eléctricas, etc.
7. 7. El dibujo técnico es un lenguaje, una comunicación. Es un lenguaje universal con el cual nos podemos comunicar con otras personas, sin importar el idioma. Emplea signos gráficos, regido por normas internacionales que lo hacen más entendible.

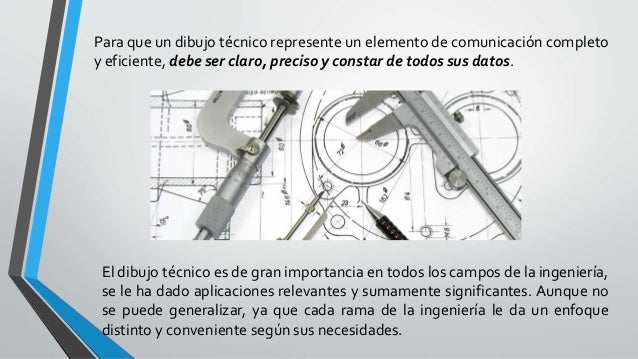

8. 8. Para que un dibujo técnico represente un elemento de comunicación completo y eficiente, debe ser claro, preciso y constar de todos sus datos. El dibujo técnico es de gran importancia en todos los campos de la ingeniería, se le ha dado aplicaciones relevantes y sumamente significantes. Aunque no se puede generalizar, ya que cada rama de la ingeniería le da un enfoque distinto y conveniente según sus necesidades.

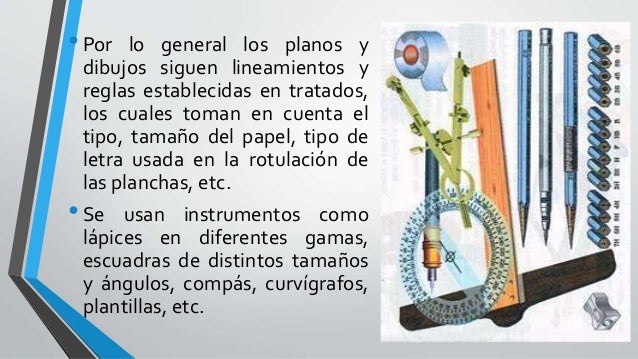

9. 9. •Por lo general los planos y dibujos siguen lineamientos y reglas establecidas en tratados, los cuales toman en cuenta el tipo, tamaño del papel, tipo de letra usada en la rotulación de las planchas, etc. •Se usan instrumentos como lápices en diferentes gamas, escuadras de distintos tamaños y ángulos, compás, curvígrafos, plantillas, etc.

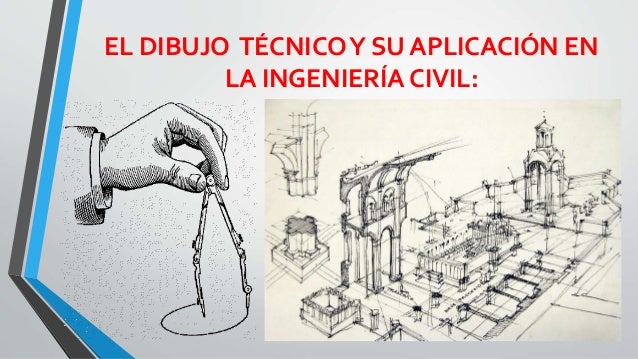

10. 10. EL DIBUJO TÉCNICOY SU APLICACIÓN EN LA INGENIERÍA CIVIL:

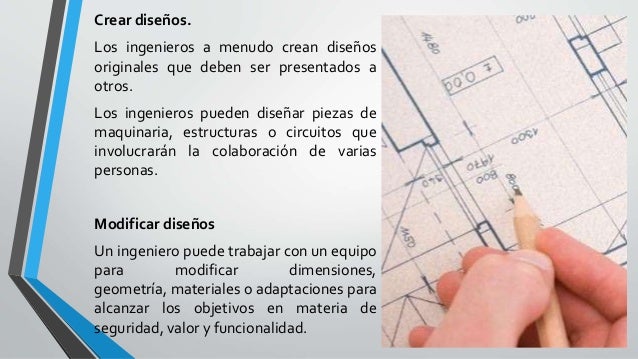

11. 11. Crear diseños. Los ingenieros a menudo crean diseños originales que deben ser presentados a otros. Los ingenieros pueden diseñar piezas de maquinaria, estructuras o circuitos que involucrarán la colaboración de varias personas. Modificar diseños Un ingeniero puede trabajar con un equipo para modificar dimensiones, geometría, materiales o adaptaciones para alcanzar los objetivos en materia de seguridad, valor y funcionalidad.
12. 12. Fabricación. Un dibujo de ingeniería debe contar con suficientes vistas y acabados de superficies aceptables, tolerancias y geometrías del artículo para que se fabrique con el equipo disponible. Programas de computación. Los dibujos técnicos son creados y modificados con una serie de programas de diseño asistido por computadora, como AutoCAD y SolidWorks. Estos programas han dejado de ser solamente programas innovadores y ahora son prácticamente considerados como parte esencial del conjunto de habilidades de un ingeniero.
13. 13. SU APLICACIÓN EN DIVERSAS RAMAS DE LA INGENIERÍA:

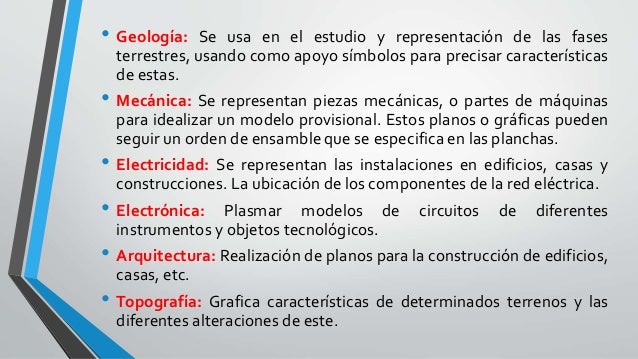

14. 14. • Geología: Se usa en el estudio y representación de las fases terrestres, usando como apoyo símbolos para precisar características de estas. • Mecánica: Se representan piezas mecánicas, o partes de máquinas para idealizar un modelo provisional. Estos planos o gráficas pueden seguir un orden de ensamble que se especifica en las planchas. • Electricidad: Se representan las instalaciones en edificios, casas y construcciones. La ubicación de los componentes de la red eléctrica. • Electrónica: Plasmar modelos de circuitos de diferentes instrumentos y objetos tecnológicos. • Arquitectura: Realización de planos para la construcción de edificios, casas, etc. • Topografía: Grafica características de determinados terrenos y las diferentes alteraciones de este.

Qué es el dibujo Técnico?

Contents

1.     1 ¿Qué es el dibujo Técnico?

2.     2 Historia

3.     3 Época primitiva y antigua

4.     4 Época clásica y edad media

5.     5 Época del renacimiento

6.     6 Revolución industrial

1.     6.1 Antes de la... La industria antigua

2.     6.2 Después de la... Características de la industria moderna.

7.     7 Época contemporánea

El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar la futura construcción y mantenimiento del mismo. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.

Es la representación gráfica de un objeto o una idea práctica. Esta representación se guía por normas fijas y preestablecidas para poder describir de forma exacta y clara, dimensiones, formas, características y la construcción de lo que se quiere reproducir.

Historia

La historia del dibujo técnico se inicia gracias a la necesidad de grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, etc., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías.

A lo largo de la historia, esta necesidad de comunicarse mediante dibujos, ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones.

Hoy en día, se está produciendo una confluencia entre los objetivos del dibujo artístico y técnico. Esto es consecuencia de la utilización de los ordenadores en el dibujo técnico, con ellos se obtienen recreaciones virtuales en 3D, que si bien representan los objetos en verdadera magnitud y forma, también conllevan una fuerte carga de sugerencia para el espectador

Dibujo o planos topográfico

2 Votes

Consiste en la elaboración de planos o mapas, en los cuales se representan las formas y  accidentes de un terreno. Es necesario hacer la distinción entre mapa planimétricos o planos simplemente y mapa altimétrico y el mapa altimétrico topográfico propiamente dicho.

a.     Mapa planimétrico: se representan accidentes naturales y artificiales del terreno tales como, quebradas, lagos, linderos, y obras.

b.    Mapa altimétrico: además de estos se representa el  relieve del terreno.

En el dibujo topográfico, además del dibujo e planta, el perfil, y las secciones transversales, hay necesidad de hacer cálculos  gráficos , luego la precisión y localización de puntos y líneas sobre el plano es factor muy importante.

Pasos a seguir para la realización de un dibujo topográfico:

1.     Formato: la medida del papel debe ser 63 x 48 y el papel mas utilizado para la realización de dibujo es papel albanheli o croquis.

2.    El espacio apropiado y debidamente situado para indicar a manera de título: propósito del mapa, o proyecto para el cual se va a usar, nombre de la región levantada,  escala, nombre del topógrafo o ingeniero, nombre del dibujante y fecha.

3.    Escala gráfica del mapa e indicación de la escala a la cual se dibujó.

4.    Diferenciación del norte y sur.

5.    Indicación de las convenciones usadas

Los planos son representaciones gráficas de porciones de la superficie terrestre. Los accidentes topográfico s se muestran mediante diversas combinaciones de puntos ,líneas y símbolos estanqarizados . Los mapas se han producido. tradicionalmente en forma gráfica, o” copia dura”, esto es, impresos en papel. Sin embargo, recientemente su producción en forma digital o “copia blanda” se ha , incrementado. Los planos en forma digital se almacenan en un computador en formato de archivo y pueden visualizarse en una pantalla y si se desea pueden imprimirse en una copia dura.

En general todos los planos elaborados por topógrafos e ingenieros caen en una de tres clases:

1.- planos topográficos, que muestran el relieve y accidentes naturales y culturales de una región

2.- planos de propiedad y control que resultan de levantamientos de linderos

3.- planos de construcción que proporcionan información sobre alineamientos horizontales ‘y verticales necesarios como guía en el trabajo de construcción.

Los planos pueden dibujarse a mano o con sistemas de dibujo con asistencia de un computador ( C.A.D.). Los procedimientos manuales utilizan herramientas estándar de dibujo como escalimetros, transportadores, compases, escuadras y reglas T. Los sistemas CAD emplean computadores programados con software especiales y en interfaz con dispositivos electrónicos de trazo. Con cualquiera de los dos métodos se prepara un manuscrito después de decidir sobre la escala y otros factores que controlan el diseño general del plano. Cuando se termina, se dibuja o imprime en forma digital.

Cuando se dibuja manualmente, el manuscrito usualmente se compila con lápiz. Debe prepararse cuidadosamente para localizar todos los accidente.s ycurvas de nivel tan exactamente como sea posible y ser completo en todo detalle, incluida la colocación de símbolos y letras. Los letreros en el borrador no tienen que hacerse con cuidado extremo, ya que su propósito principal es asegurarse de lograr un diseño global del plano y definir su colocación correcta. Un borrador bien preparado es la base para lograr un plano de buena calidad.

La versión terminada del borrador compilado manualmente se dibuja con tinta, el borrador se coloca sobre una mesa y los accidentes se trazan sobre sobre un material transparente de’ base estable. Usualmente las leyendas y simbologías se dibujan primero luego se trazan los accidentes planimetricos y las curvas de nivel.

Procedimientos básicos del trazo manual:

El trazo manual de planos consiste fundamentalmente en trazar puntos individuales. Luego se trazan líneas de punto a punto para representar los accidentes planimétricos. Aunque este proceso puede parecer simple en principio, un trabajo preciso requiere habilidad, paciencia y cuidado. Los puntos pueden trazarse por coordenadas, o por ángulos y distancias. Estos procedimientos se desarrollan a continuación:

Trazos por coordenadas: Para trazar puntos por coordenadas, la hoja del plano se extiende precisamente sobre una retícula de cuadrados unitarios de tamaño apropiado. La retícula se construye usando un lápiz duro ( grafito) y se revisa midiendo cuidadosamente las diagonales, A las líneas de la retícula se les asignan valores de las coordenadas teniendo cuidado que las coordenadas cubiertas por el plano se ajusten a los valores extremos de las coordenadas ESTE y NORTE por trazarse.

Trazo por ángulos y distancias:

El trazo de un punto por ángulo y distancia duplica el procedimiento de radiaciones de terreno. Desde una línea de referencia se traza un ángulo para obtener la dirección al punto, luego se mide la distancia requerida a lo largo de la dirección establecida para localizar el punto. Método del transportador: Un transportador de ángulos es un dispositivo de plástico o metal de forma circular y graduado angularmente a lo largo de su circunferencia, un punto fino señala el centro del circulo. Se centra el transportador en el vértice del ángulo, con la línea del centro en coincidencia con uno de los lados del ángulo y se marca el punto apropiado en el borde, frente al valor que corresponda al ángulo.

LOS TRANSPORTADORES SE USAN UNIVERSALMENTE PARA EL DIBUJO DE DETALLES, PERO NO SON ADECUADOS EN TRABAJOS DE GRAN PRECISIÓN. EN POLIGONALES O EN TRAZOS DE CONTROL.

Trazo de Detalles:

Aun cuando existén diversas formas y métodos para trazado de detalles, los trazado res de coordenadas, especialmente los activados por computador, son excepcionalmente rápidos y precisos para trazar detalles a partir de coordenadas.

Curvas de Nivel:

Las curvas de nivel constituyen el mejor método para representar gráfica y cuantitativamente prominencias, depresiones y ondulaciones de la superficie del terreno en una hoja bidimensional. Una curva de nivel es  una linea cerrada (o contorno) que une puntos de igual elevación. Las curvas de nivel pueden ser visibles como la línea litoral de un lago, pero por lo general en los terrenos se definen solamente las elevaciones de unos cuantos puntos y se bosquejan las curvas de nivel entre estos puntos de control. Las curvas de nivel representadas en los planos son líneas de intersección de superficies de nivel de diferentes elevaciones con el relieve de la superficie terrestre. De eta manera, las superficies de nivel que cortan un cono vertical forman curvas de nivel circulares, y las que cortan un cono inclinado producen elipses. En las superficies de inclinación uniforme, como las de cortes carreteros, las curvas de nivel son líneas rectas.

Mapeo y  sistemas de Dibujo automatizado

Los sistemas computacionales han tenido un profundo impacto en todas las áreas de la ingeniería y la topografia y los sistemas de dibujo automatizado no han sido una excepción. Los sistemas de mapeo y CAD se han vuelto muy comunes en las oficinas de topografia e ingeniería en todo el mundo. Los sistemas genéricos CAD desarrollados para trabajos de dibujo e ingeniería en general, se usan ampliamente para el dibujo de planos, pero además se han diseñado sistemas especiales para mapeo y trabajos con los Sistemas de Información Geográfica.El componente más importante de cualquier sistema CAD es el software, este permite al profesional interactuar con el computador y activar las diversas funciones del sistema.

Los sistemas CAD permiten a los profesionales diseñar y dibujar planos en tiempo real mediante el computador. Una exhibición visual del plano puede examinarse en el monitor mientras se esta compilando y pueden hacerse adiciones, cancelaciones o cambios según se requiera. Pueden agregarse, borrarse, o alterarse los tipos de lineas, modificarse la posición de símbolos y letras y variarse los tipos de letras. Partes del dibujo pueden transportarse a otras zonas, lo que es muy útil en el diseño, por ejemplo, de subdivisiones o la ubicación de símbolos frecuentes.

El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel u otros soportes planos.
La representación gráfica se basa en la geometría descriptiva y utiliza las proyecciones ortogonales para dibujar las distintas vistas de un objeto.
Los objetos, piezas, máquinas, edificios, planos urbanos, entre otros , se suelen representar en planta(vista superior, vista de techo, planta de piso, cubierta, entre otros ), alzado (vista frontal o anterior) y lateral(acotaciones); son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto, dependiendo esto de la complejidad del mismo. Las vistas mencionadas de acuerdo al sistema ortogonal se llaman fundamentales por pertenecer al triedro fundamental, este triedro lo conforman el plano anterior, superior y lateral.
Con el objetivo de unificar el lenguaje del dibujo técnico se establecieron normativas aprobadas internacionalmente, pero cada país tiene su organismo nacional de normalización para el estudio y aprobación de las diferentes Normas (en Argentina es IRAM la única organización que realiza esta tarea). Aplicando estas normativas cualquier plano podrá ser interpretado por cualquier profesional del área correspondiente.
CARACTERISTICAS:

Formas de expresión

El dibujo técnico engloba trabajos como bosquejo y/o croquis, esquemas, diagramas, planos eléctricosy electrónicos, representaciones de todo tipo de elementos mecánicos, planos de arquitectura, urbanismo, etc, resueltos mediante el auxilio de conceptos geométricos, donde son aplicadas las matemáticas, la geometría euclidiana, diversos tipos de perspectivas, escalas, entre otros.

Medios y soportes

El dibujo puede ser plasmado en una gran variedad de materiales, como son diversos tipos de papel, lienzo o acetato (mylar); también puede proyectarse en pantalla, mostrarse en monitor, recrear animaciones gráficas de sus volúmenes, entre otros.

Útiles e instrumentos

Para realizar el dibujo técnico se emplean diversos útiles o instrumentos: reglas de varios tipos, compases, lápices, escuadras, cartabón, tiralíneas, rotuladores, etc. Actualmente, se utiliza con preferencia la informática, en su vertiente de diseño asistido mediante programas (CAD, 3D, vectorial, etcétera) con resultados óptimos y en continuo proceso de mejora.
